В последние годы всё более популярными становятся дымоходы типа сэндвич. Они недорогие, долговечные и привлекательные. Характеризуются простым и лёгким монтажом, не требуя специального обучения и опыта.
Название «сэндвич» было прикреплено к этой трубе из-за сходства с бутербродом. Он состоит из трёх частей: по краям металлические трубы, а между ними изоляция из каменной ваты. Эта конструкция устраняет такие проблемы:
- внешний слой не нагревается до высоких температур, что устраняет угрозу пожара;
- теплоизоляция не позволяет накапливаться конденсату.
Производители выпускают сэндвич дымоходы трёх видов:
- из оцинкованных труб;
- внешний слой из оцинкованного металла, а внутренний из нержавейки;
- полностью из нержавеющего листа.
Сэндвич дымоходы хотя и самые дешёвые используются редко из-за низкой температуры плавления цинка — 419 градусов Цельсия. Их можно применять для отвода дымовых газов в котлах с автоматическим управлением, где температура уходящих дымовых газов не превышает 200 °C.
Нержавеющие трубы могут выдерживать температуру до 1000 °C и используются без ограничений во всех типах тепловых приборов.
Положительные качества: Внутренняя труба максимально быстро прогревается, что полностью исключает образование конденсата. Это значительно уменьшает отложения сажи, а также снижает требования к обслуживанию. Наружная труба защищена от перегрева, что позволяет повысить пожаробезопасность при монтаже дымоходов в помещении. Если вы случайно дотронетесь до дымохода, риск ожогов практически отсутствует.
Выбор многослойной трубы
Выбирайте диаметр внутренней трубы и толщину изоляции в сэндвиче исходя из мощности теплового прибора и температуры уходящих газов. Всегда выбирайте теплоизолятор из каменной ваты.
При выборе сэндвич дымохода обратите внимание на толщину изоляции:
- Толщина базальтовой ваты 20 мм предназначена для температур не более 250 °С. Это маломощные газовые котлы и водогрейные колонки.
- Изоляция толщиной 30 мм используется для температур до 400 °C. Это газовые котлы, масляные котлы, дровяные и угольные печи.
- Каменная вата толщиной 50 мм предназначена для газов с температурой до 850 °С. Может использоваться в твердотопливных котлах, каминах, печах.
| Мощности отопительного устройства | Диаметр дымохода, мм |
| Печи, которые работают на дровяном топливе и газотурбинные установки (ГТУ) | от 50 до 600 |
| Котлы, работающие на твёрдом топливе | от 50 до 700 |
| Газопоршневые или дизельгенераторные устройства | от 50 до 500 |
| Микротурбинные устройства | от 50 до 300 |
| Котлы, работающие на газу или дизельном топливе | до 200 |
При выборе сэндвич дымохода учитывайте температурный диапазон используемого теплового прибора. Эта информация должна быть найдена на этикетке прикреплённой к котлу или в технической документации.
Элементы сэндвич дымохода и их краткая характеристика

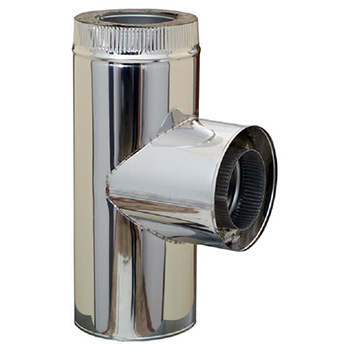

Рассмотрим основные элементы сэндвич дымоходов:
- Дефлектор устанавливается на конце и служит для подсасывания дымовых газов за счёт вращения ветряной турбины.
- Зонт служит для защиты дымовой трубы от осадков.
- Отводы 15, 30, 45, 90 градусов служат для изменения направления движения газов, подсоединения к дымовой трубе дополнительных нагревательных приборов.
- Кровельный элемент или крыза предназначен для прохода трубы через крышу. Рассчитывается, изготавливается и монтируется индивидуально для каждой крыши. Зависит от уклона крыши.
- Хомуты соединительные, под растяжку и для крепления к стене обеспечивают механическую жёсткость всей конструкции.

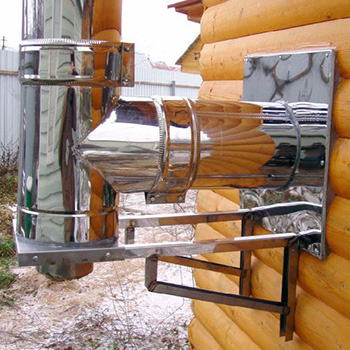

- Опора напольная или стеновой кронштейн принимают на себя вертикальную нагрузку от веса всех элементов дымохода.
- Труба двухстенная бывает длиной трёх размеров 250 мм, 500 мм, 1000 мм и разных диаметров.
- Сборник конденсата принимает стекающую жидкость — конденсат и требует периодического обслуживания.
- Для крепления к стене дома или к перекрытию применяются стальные дюбели, поставляющиеся в комплекте.
При прохождении дымохода через сгораемые потолки и крышу установите нержавеющий стальной футляр между трубой и перекрытием, а крызу в крыше, которые служат теплоизоляционным барьером и не дают нагревать сгораемые элементы конструкций до воспламенения.
Не подключайте напрямую сэндвич дымоход к выходному патрубку котла.
Некоторые особенности монтажа сэндвич дымоходов
Монтаж многослойной трубы должен соответствовать требованиям пожарной безопасности зданий.
При прохождении трубы возле деревянной стены её надобно защитить огнеупорным материалом и обшить металлическим листом.
Горизонтальную трубу от котла к дымоходу необходимо установить с уклоном в 2-3 градуса и длиной менее 1 метра. Уклон нужен для того, чтобы конденсат или природные осадки не попадали в топку.
Места соединений труб для удобного доступа должны располагаться выше или ниже перекрытий.
Труба надо прокладывать на равном расстоянии от стропил. Чтобы получить желаемое положение применяйте колена 30 или 45°.
Труба дымохода на всём протяжении не должна иметь сужений и расширений, а должна быть одного диаметра. На стыках используются стальные хомуты и термостойкий герметик.
На дне трубы необходимо сделать стеклянную вставку или дверцу (ревизию) для контроля за состоянием трубы.
Монтаж: нюансы, особенности, правила
Дымоход из сэндвич труб монтируют снизу вверх от нагревательного устройства, которым может быть котёл, плита, камин и другие генераторы тепла. При использовании внешнего дымового канала горизонтальная секция сначала устанавливается перед выходом из комнаты. После этого можно смонтировать вертикаль, высота которой должна быть не менее пяти метров.
Нижняя часть вертикальной секции оснащена конденсатосборником, предназначенным для удаления влаги, в том числе и той, которая может попасть вместе с осадками. Если дымоход для печи или камина имеет несколько колен, то в нижней части каждой вертикальной секции необходимо установить сборник конденсата.
Длина горизонтальных фрагментов не должна превышать метра.

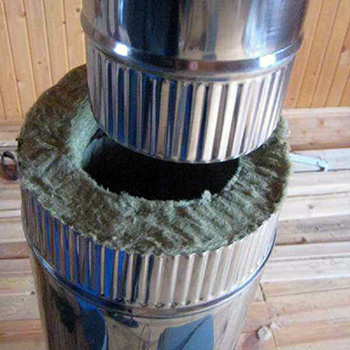

Труба дымохода состоит из отдельных сегментов, которые соединены вместе, так что следующий элемент входит в гнездо предыдущего. Такой способ соединения позволяет конденсату стекать в нижнюю часть дымохода, что исключает утечку в изоляцию и не снижает ее теплоизоляционные свойства.
Важно. Сегменты должны быть установлены на глубину не менее половины диаметра. Такое требование прописано в правилах пожарной безопасности.
Сэндвич труба крепится к стене с помощью специальных скоб — крепежей, устанавливаемых как минимум через каждые два метра. Дымоход не должен пересекаться с газопроводом, водопроводом, канализацией.
