После возведения стен и крыши встаёт вопрос о дымоходе. Есть много вариантов их выполнения:
- кирпичные;
- керамические;
- из асбестоцементных или шамотных труб;
- из нержавеющей стали.
Прежде чем начинать строить дымоотвод следует разобраться в типе банной печи. Они бывают с высокой или низкой температурой уходящих газов.
Современные котлы и печи выполняются с максимальным отбором тепла от горящего топлива и температура уходящих газов может находиться в диапазоне 150-200 °C. Её не хватит на прогрев кирпичной трубы и в результате в верхней его части начинает появляться конденсат, который будет стекать вниз. Достигая нижней части дымохода, он спекается, сечение дымохода уменьшается, тяга ухудшается.
Отвод дыма для бани из стальной трубы не рассматривается из-за быстрого разъедания нелегированной стали конденсатом.
Сравнительный анализ технических показателей материалов для производства дымоходов
Дымоходные трубы из материалов | tmax, °C | λ, (Вт/м•°C) | Огнестойкость |
Кирпич красный | 1100 | 0,8 | Высокая |
Кирпич шамотный | 1690 | 0,8 | Повышенная |
Нержавейка сэндвич | 1100 | 0,048 | Высокая |
Керамика | 2000 | 0,88 | Повышенная |
где tmax — максимальная температура нагрева; λ — теплопроводность.
По теплоизоляционных показателях дымоходные трубы сэндвич превосходят все остальные.
Краткие характеристики дымоходов для бани или сауны
Кирпичный дымоход для банной печи тяжёлый и требует установки заглублённого фундамента ниже уровня промерзания грунта. Кроме больших трудовых затрат и стоимости кирпича верхнюю часть дымохода придётся не только штукатурить, но и утеплять. Ещё один недостаток — это невозможность отклонения от вертикали.
Можно ли использовать кирпичные дымоходы для бани? Да можно. Но его сечение должно быть больше за сечение выходного патрубка от печи или камина минимум в 2 раза.
Оптимальный размер внутреннего сечения кирпичного дымохода 250*250 мм.
Внимание: кирпичные дымоотводы непригодны для печей и каминов с низкой температурой дымовых газов.
Керамические дымоходы используются для всех типов печей, каминов и котлов независимо от температуры продуктов сгорания. Они отлично работают на всех видах жидкого, газообразного или твёрдого топлива.
Их можно использовать не только для бани, но и для многоэтажных домов с последовательным подключением отопительных приборов. Подходят для бани как нельзя лучше, но очень дорогие. Есть варианты дешевле.
Шамотная труба относительно новый вид дымоходов. По цене не уступает керамическим. Выпускается с внутренним диаметром 200 мм, толщиной стенки 30 мм. Применяется для футеровки дымоходов, которые подверглись износу и требуют замены. Может использоваться в бане.
Асбестоцементные трубы для бани можно рассматривать только как временный дымоход. По устойчивости к образованию конденсата уступает всем предыдущим вариантам. Кроме прочего асбест — это канцерогенный материал стимулирующий появление злокачественных опухолей и для использования в качестве дымохода не рекомендуется.
Они тонкие, промерзают зимой, впитывают влагу, растрескиваются на морозе, требуют утепления по всей длине. Для банных печей независимо от вида топлива не подходят из-за краткого срока службы.

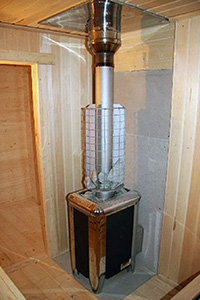

Дымоходы для бани из нержавейки лучше всех удовлетворяют требованиям пожарной безопасности и экономичности. Они стойкие к высоким температурам, легко выдерживают горение сажи до 600 °C и не теряют жёсткости всей конструкции даже при кратковременном повышении температуры до 1000 °C. Нержавейка устойчивая к кислотам и щелочам, совершенно не боится разрушающего действия конденсата. Она подходит для всех типов печей и котлов, работающих на всех видах топлива.
Дымоходы из нержавейки лёгкие, долговечные (до 50 лет). При необходимости нержавеющие трубы можно монтировать с наклоном от оси как внутри здания, так и по фасаду. Производители разработали серию дымоходов из нержавейки различных диаметров. Для предупреждения образования конденсата применяются сэндвичтрубы с утеплителем из каменной ваты между стенками. Рекомендованы к использованию в банях и саунах.
Советы: не надо экономить на толщине листового металла. Оптимальная толщина внутренней нержавеющей трубы 1 мм, толщина внешней окожушки может быть 0,5 мм.
Для прохождения труб по внешней стене здания разработаны специальные элементы крепления. Их можно смонтировать своими руками, имея минимальный набор инструментов: перфоратор или ударную дрель, набор ключей, отвёртку.
Варианты устройства дымоходов в банях и саунах
Для капитальных дымоходов из кирпича, керамики, шамота есть только один вариант прохождения дымохода — это через перекрытие и крышу.
Только дымоходы из нержавеющей стали могут проходить по фасаду дома, причём с любого этажа.
Если баня сделана по проекту, то с отводом дымовых газов не должно возникать проблем. Но часто бывает так, что сначала строится помещение, а потом уже приходится устанавливать оборудование котёл или печь.
Прохождение дымовых труб из нержавейки через перекрытие и крышу
Оговоримся сразу, ни о каком использовании однотрубных дымоходов внутри дома не может быть и речи. Получить ожоги от неосторожного касания это мелочь по сравнению с угрозой пожара. Одностенная труба может отходить только от печи или котла на расстояние не больше 1 метра. Дальше должна идти сэндвич труба с теплоизоляцией из каменной ваты. В бане и сауне в основном используется дровяное топливо. Температура горения дубовых дров достигает 900 °C. Поэтому рисковать с однотрубными дымоходами не стоит.
Прохождение через перекрытие в железобетонных панелях не представляет никакой сложности. В отверстие вставляется фланец, а в него сэндвич труба. Дальше щели просто замазываются раствором, потолок или перекрытие выравнивается и штукатурится. Совсем другое дело деревянные перекрытия и потолки.
При прохождении труб в деревянном перекрытии вырезается квадратное отверстие, в него вставляется коробчатая проходная конструкция, которая заполняется теплоизоляционным материалом — каменной ватой. Проходной короб делается из нержавеющей стали толщиной не менее 0,5 мм. Его размеры стандартные и размер отверстия в коробе равен внешнему диаметру дымоходной сэндвич трубы. Пространство вокруг трубы заполняется каменной ватой и верх закрывается крышкой.
Прохождение дымоходных труб из нержавейки через крышу такое же, как и через перекрытие. Разница только в том, что при проходе через крышу необходимо учитывать уклон. Эта конструкция называется крызой и делается индивидуально под каждую крышу.
Именно возможность отклонять дымоход от осевой линии относительно котла или печки ставит нержавеющие дымоходы вне конкуренции.
Теперь печку или котёл в бане, сауне, комнате можно ставить где угодно. Если дымовая труба попадает на балку перекрытия или стропило относительно выхода печи, её можно легко увести в сторону на любое расстояние. Эта особенность позволяет осуществлять монтаж между балками или стропилами не теряя тяги. Все другие типы дымоходов могут стоять только вертикально и это их большой минус.
Иногда бывают случаи, когда меняется проект и печь для бани или сауны приходится ставить возле внешней стены дома. Раньше такие проблемы были вообще нерешаемые. Теперь дымоход для бани из нержавейки можно прикрепить к фасаду. Для этого разработаны специальные конструктивные элементы труб и их крепления на фасадах зданий.
