Воздуховоды бывают разных размеров и форм, их производят из разных материалов. Каждый вид служит разным целям и имеет разные сильные стороны и недостатки. Общими словами — это трубы, используемые в системах отопления для вентиляции и кондиционирования, доставки и удаления воздуха. Их можно использовать в жилых или коммерческих зданиях. Какая между ними разница?
Преимущества и недостатки круглых воздуховодов из оцинкованной стали
Круглые вентиляционные каналы, безусловно, являются наиболее распространённым типом воздуховодов, и не без причины. У них есть много преимуществ:
- увеличенный воздушный поток;
- быстрая установка;
- меньшее сопротивление движению воздуха;
- лёгкое соединение частей в одну систему;
- подходят для систем среднего и высокого давления;
- меньшие затраты на первоначальную установку;
- меньше шума;
- их легко герметизировать и устранить утечки воздуха;
- низкие затраты на эксплуатацию.
Если вы хотите создать спокойную и обстановку для своих сотрудников и клиентов, то выбор вентиляционных систем с круглым сечением вполне оправдан. Их обычно изготавливают из оцинкованной стали или из алюминия. Иногда они могут изготавливаться из стекловолокна или из гибкого пластика.
Недостатки круглых вентиляционных систем
Тем не менее существуют определённые ситуации, не позволяющие использовать системы транспортирования воздуха круглого сечения. В чём причина? Они занимают большую высоту, чем прямоугольные или квадратные. Это означает, что в труднодоступных местах круглые трубы просто не подходят. Это также может стать непривлекательным для глаз, с точки зрения дизайна, при попытке подсоединить круглый рукав к основному прямоугольному воздуховоду.
Недостатки систем транспортирования воздуха круглого сечения:
- занимают больше места по высоте;
- не эффективны для систем низкого давления;
- их сложно подключить к основной магистрали прямоугольного сечения.
Однако преимуществ у них больше, чем недостатков.

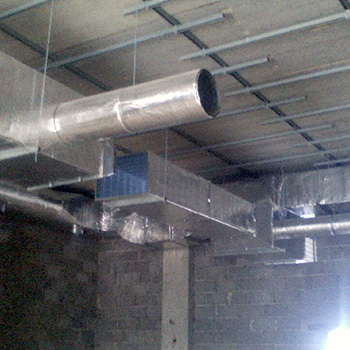

Преимущества прямоугольных воздуховодов
Как упоминалось ранее, воздуховоды прямоугольные из оцинкованной стали необходимы в случаях ограниченного пространства.
Преимущества:
- могут занимать меньшую высоту;
- легко подключаются к основной магистрали;
- подходят для систем низкого давления.
Их можно легко смонтировать между подвесным потолком и перекрытием. Главное правило не превышать соотношение сторон 3:1.
Прямоугольный воздуховод из оцинкованной стали может быть легко изготовлен в большинстве цехов по обработке листового металла с помощью гильотинных ножниц и квалифицированных жестянщиков. Он также может быть разобран и сложен, чтобы сократить расходы на хранение и транспортировку.
Недостатки прямоугольных вентсистем
Хорошо, так почему же мы не используем прямоугольные воздуховоды всё время? Это потому что у прямоугольных вентиляционных систем есть несколько больших недостатков. Прежде всего они выделяют больше шума. Первоначально прямоугольные вентиляционные короба стоят дороже, и кроме этого у них затраты на первоначальную установку больше чем у круглых стальных оцинкованных воздуховодов.
Итак, мы рассказали вам о плюсах и минусах круглых и прямоугольных вентсистем, но каков окончательный вердикт? По правде говоря, выбор круглых или прямоугольных вентиляционных систем зависит не только от желания заказчика, но также от решения таких вопросов:
- сколько имеется свободного места;
- воздуховоды могут быть на виду или должны быть скрытые;
- высоко или низкоскоростная система отопления, вентиляции и кондиционирования воздуха.
Во многих отношениях работа с круглыми вентиляционными системами более экономична, чем работа с прямоугольными в качестве средств подачи или удаления воздуха.
Несколько обязательных условий перед выбором
- Площадь сечения. Учитывая потери давления, площадь поверхности прямоугольных вентсистем может быть вдвое больше, чем у круглых. Поэтому для круглого сечения требуется меньше металла. Для производства прямоугольных коробов требуется толстый листовой металл, дополнительное армирование и тяжёлые короткие секции.
Таблица расхода воздуха в круглом воздуховоде
- Установка. Уменьшенная площадь круглого воздуховода облегчает эксплуатацию, подъём и монтаж. Секции могут быть длиннее, круглые вентсистемы требуют меньше дорогостоящих соединений и меньшего количества уплотнений. А прямоугольные швы сами по себе дороже.
- Эффективность. Использование круглого воздуховода обеспечивает лучшую герметичность. При меньших перепадах давления требуется меньшая мощность вентилятора для перемещения воздуха, и в результате можно использовать менее энергоёмкое оборудование. Всё это приводит к снижению эксплуатационных расходов.
- Дизайн. Многие архитекторы и дизайнеры используют эстетически привлекательную форму круглого металлического воздуховода в качестве уникальных элементов в своих проектах.
- Здоровье. Круглый воздуховод может помочь создать более здоровую среду в помещении. Благодаря меньшей площади поверхности, отсутствию углов и лучшему воздушному потоку, работа круглого металлического воздуховода исключает вероятность скопления грязи и бактерий в воздуховоде.
- Шум. Круглое сечение труб имеет более низкие и лучшие характеристики перепада давления, которые снижают скорость вращения вентилятора. Оно также является более жёстким, чем прямоугольный воздуховод. Это уменьшает шум от вибрации по сравнению с прямоугольным сечением.
- Изоляция. По сравнению с прямоугольным, спиральные воздуховоды более жёсткие и их легче изолировать. Однако они должны быть изолированы снаружи, что является более сложным и дорогостоящим, поскольку прямоугольные системы транспортирования воздуха могут быть изолированы внутри.
- Утечки. Круглые спиральные воздуховоды протекают меньше, чем прямоугольные из-за отсутствия продольных и меньшего количества поперечных соединений при использовании на длинных прямых участках.
Таблица расхода воздуха в прямоугольном воздуховоде
Круглая труба обеспечивает более эффективный воздушный поток с меньшими потерями на трение, особенно на длинных трассах.
Хотя круглые трубы проще и быстрее монтируются, одним из недостатков является то, что они занимают больше места. Например, воздуховод 24×12 сантиметров с изоляцией имеет высоту всего 14 см, а круглый, диаметром 16 см с изоляцией занимает 18 см. Другим фактором, который следует учитывать при выборе между круглым и прямоугольным, является поддержание давления в системе.
Выводы

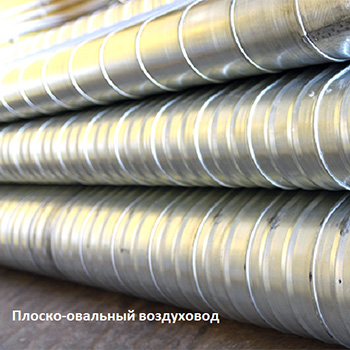

Можно утверждать, что в ситуациях с ограничением глубины потолка прямоугольный воздуховод имеет преимущество. Альтернативой как прямоугольному и круглому является плоскоовальный воздуховод.
Когда дело доходит до деталей, плоскоовальный воздуховод в действительности является просто замаскированным круглым. Плоскоовальное сечение обеспечивает такие же преимущества как у круглого. Это низкая скорость утечки и меньшая потеря статического давления по сравнению с прямоугольными вентиляционными системами.
